通說電磁流量計選型技巧

點擊次數:3343  發布日期:2017-06-21  【打印此頁】  【關閉
相關分類
網站公告
行業資訊
產品調校
技術文章
MORE 最新動態
儀器儀表使用中影響熱差的有哪些因素
水廠使用轉子流量計如何安裝和使用的
電磁流量計如何選擇有什么訣竅
水煤漿測量中選用電磁流量計常見問題
如何選擇大口徑大量程下低壓的蒸汽流量計
渦街流量計測量蒸汽會(huì )出現哪些問題如何解決
污水、廢水測量中超聲波流量計的運用
蒸汽流量計算有哪些要點
智能渦街流量計有哪些常見問題又是如何解決的
智能渦街流量計如何加裝變徑整流器
聯系我們
 電話:0517-86994588
        83308090
        83307109
 傳真:0517-86994577
 郵箱:service@hs-0.com
 郵編:211600
 地址:江蘇省金湖縣工業園區
 郵編:211600
電磁流量計主要用于測量封閉管道中導電液體和漿料中的體積流量。包括酸,堿,鹽等強腐蝕性液體。電磁流量計廣泛應用于石油化工,鋼鐵冶金,給排水,水利,水處理,環境污染總量控制,造紙,醫藥,食品等農工業生產過程流量測量與控制;總量的測量。
    電磁流量計傳感器選擇的主要考慮因素是:傳感器類型,口徑,壓力,電極材料,襯里材料,防護等級,尺寸,連接法蘭等。
    ①口徑選擇:如果是新項目或設計,在選擇口徑時,應遵循的原則是:確保正常流量為0.3m / s --- 10m / s范圍,最好是正常流量在以下的“口徑,流量,流量關系表”中的斜體紅色值范圍。當然這個新項目當然剛剛推出,系統流量很低,隨著系統的正常運行,流量會(huì )處于很高的狀態,那么只要改變現場儀表的范圍就可以適應,不需要更換儀器。如果現場流量太低,并且現場條件允許,可以傳遞傳記傳感器安裝前后可變徑管要符合要求,安裝變徑管應注意以下問題:

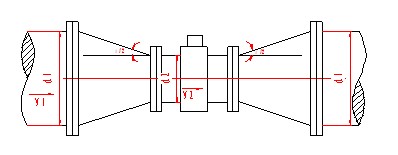

首先,為了安裝可變管道后的流場分布的影響,不影響儀器的測量精度,可以減少管道作為直管的一部分,要求中心的可變錐角α 不大于15°,越小越好,如下圖所示:







第二,加裝變徑管后會(huì )產生一定的壓力損失,壓力損失為
ΔP=ρ/200ξ1 V22+ξ2 V22+ξ3 V12)
ΔP---損失的壓力,單位MPa
ρ---被測介質密度,單位Kg/m3
ξ1 、ξ3---分別是漸縮管、漸擴管的系數,該值與雷諾數有關,例如:
α=8°時,ξ1、ξ3的值:



d1/d2

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

2.0

ξ1

0.018

0.023

0.0255

0.028

0.03

0.0308

0.0315

0.0323

0.0332

ξ2

0.01

0.02

0.07

0.15

0.26

0.43

0.64

0.9

1.25

ξ2 =0.02 傳感器管系數
V1、V2--- 分別是變徑管前方系統管道流速、傳感器管道流速,單位m/s
